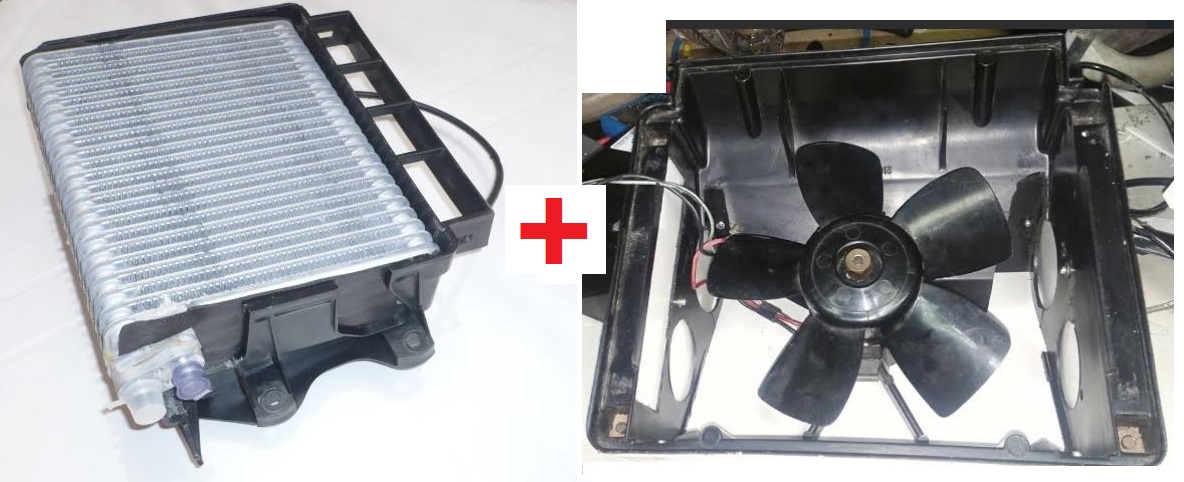

Opção 3: Evaporador do Pailio e Ventilador Original Selado, sem Ar Quente

Option 3

Etapa 6) Adaptando o Evaporador do Fiat Palio

A adaptação do Evaporador do Palio pode ser vista na Opção 1.

Etapa 7) Instalação do Ventilador

O ventilador é o original, mas precisa de vedação para prolongar a vida útil em função da água vinda do evaporador. Neste caso foi usado veda calha.

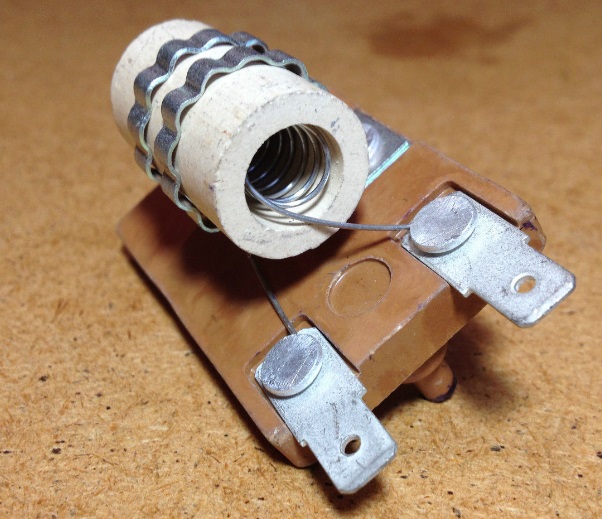

O resistor que é usado para diminuir a velocidade do ventilador deve ser retirado ou passado para o lado externo da caixa.

resistor


 Etapa 8) Vedar a caixa de ar Interna ou Substituir a Caixa Interna
revestida 1
 revestida 2 estanqueidade

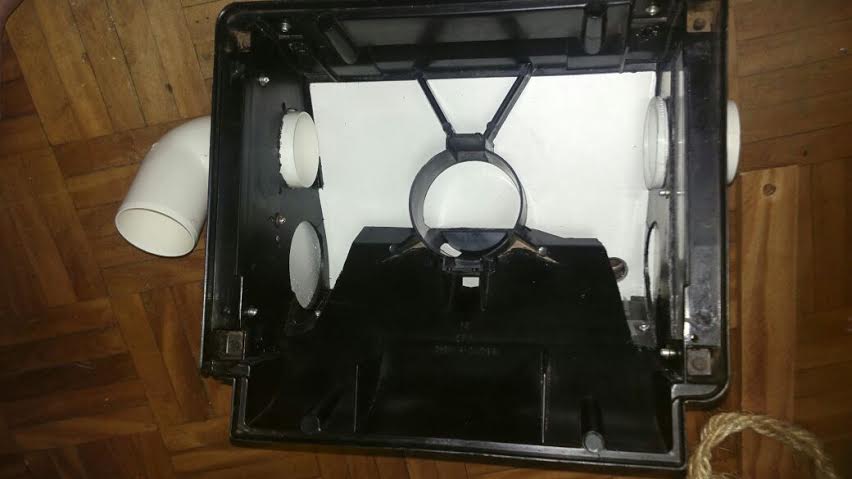

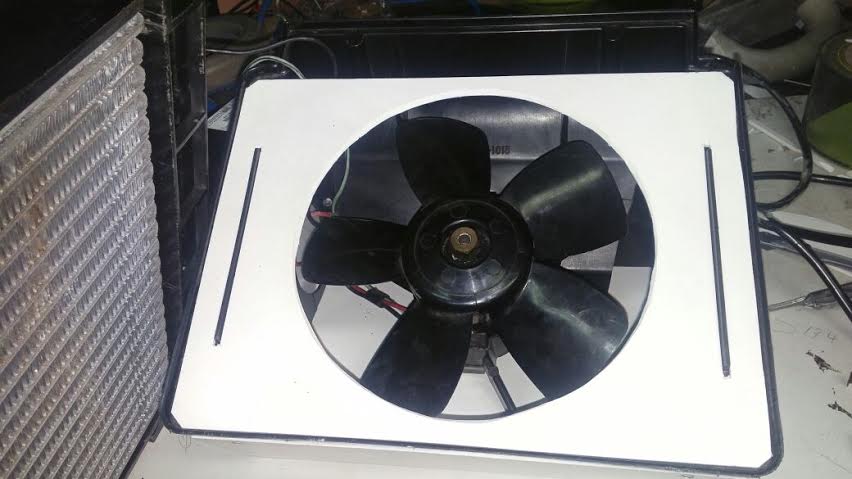

Neste caso, ao invés de usar uma caixa de PVC totalmente nova, o André Milke revestiu a caixa original com a chapa de PVC. O ventilador original foi mantido. Veja as saidas adicionais de ar, para  difusores nas duas pontas do painel.

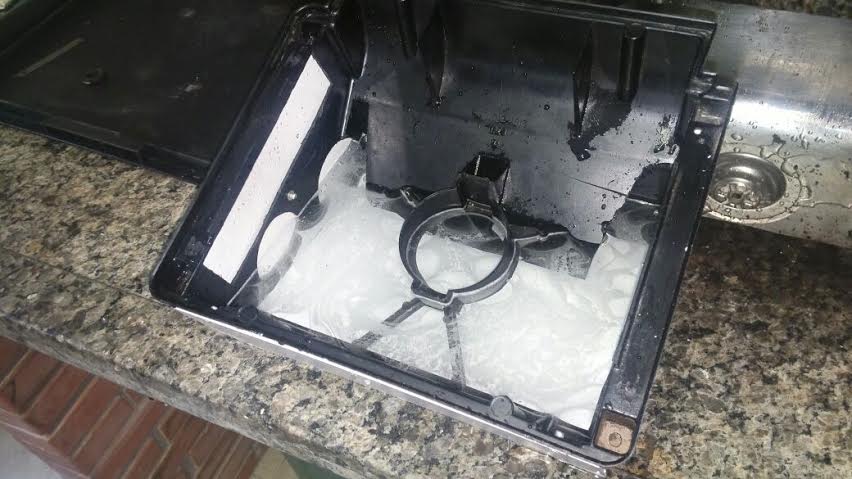

 Teste de estanqueidade, obrigatório para um bom resultado.

caixa e dreno Caixa Instalada 1 Instalada 2

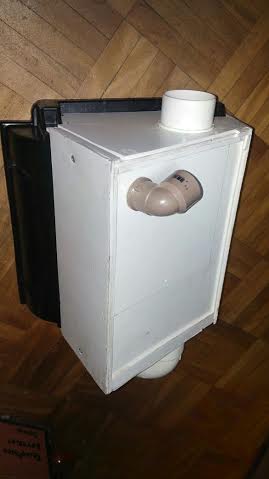

Vista inferior da caixa revestida, com o dreno e as saidas adicionais colocadas.

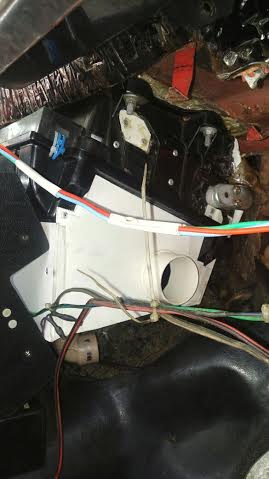

 Caixa instalada no Niva do André Milke.

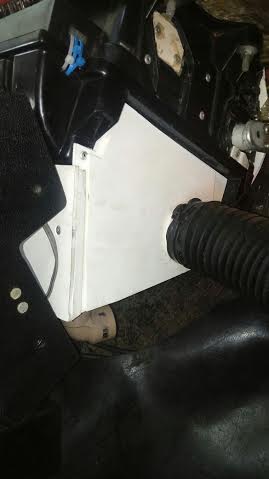

 Caixa instalada com a tubulação colocada para uma das saídas adicionais.
