Opção 2: Evaporador do Pailio e Ventilador Caracol na Caixa de Ar Interna,
feita em PVC. Sem Ar Quente
 |
 |
 |

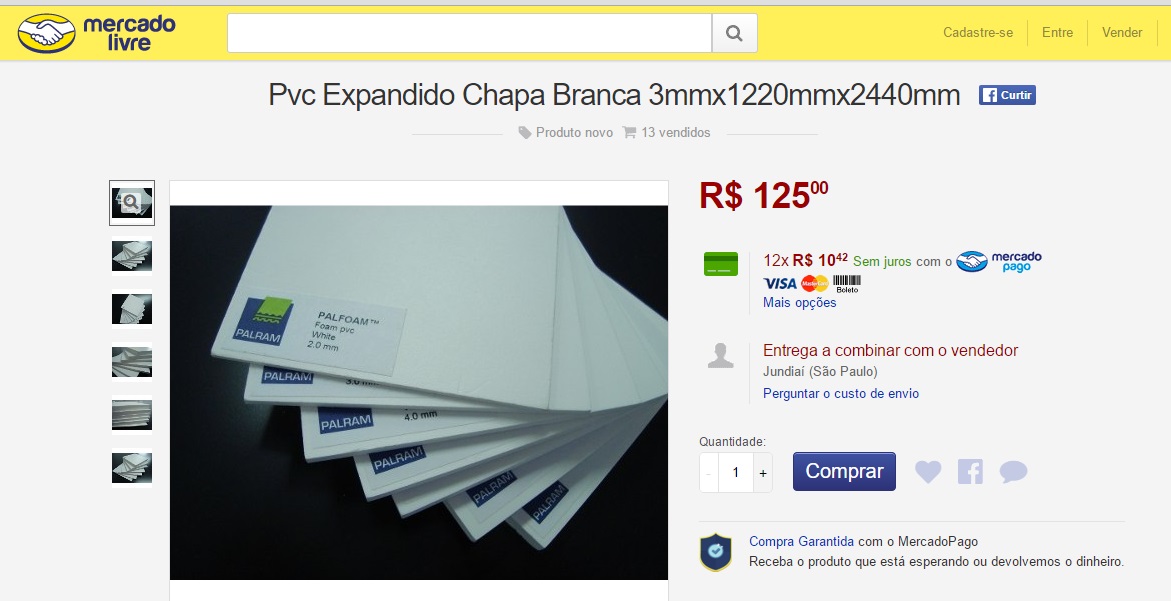

| Ventilador Imobras 3 velocidades. Disponivel em lojas de peças para A/C e lojas de peças para ônibus. Custo em torno de R$ 120 em Fev/16. Veja mais detalhes na Opção 1 de Evaporador / Ventilador | Medidas do evaporador Fiat Palio. Veja mais detalhes na Opção 1 de Evaporador / Ventilador. | PVC Expandido Chapa 3mm x 1220mm x 2440mm Custo aproximado: R$ 125 por chapa em Abr/16. Disponível na maioria das cidades médias e grandes. |
 |
 |
 |
 |

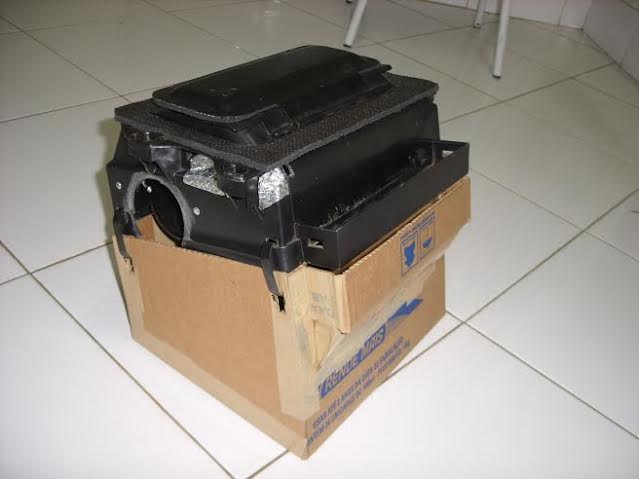

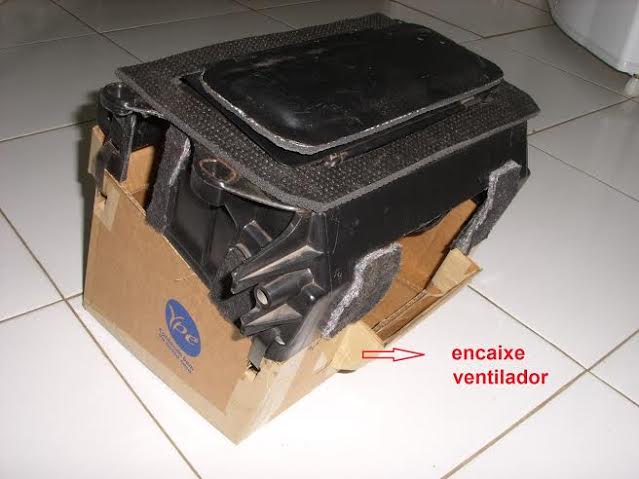

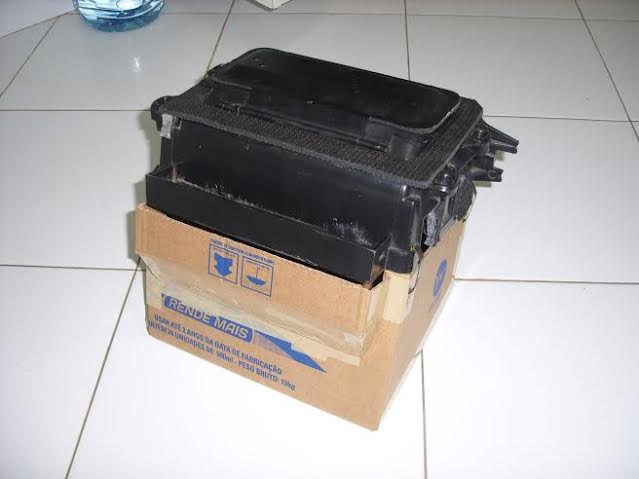

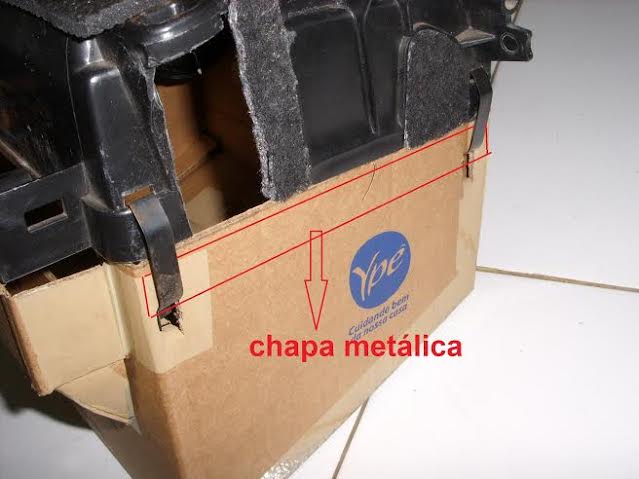

| Desenvolvimento da caixa de ar em PVC, desenho inicial e protótipos em papelão feitos por Daniel Milke. | |||
 |
 |
 |
 |

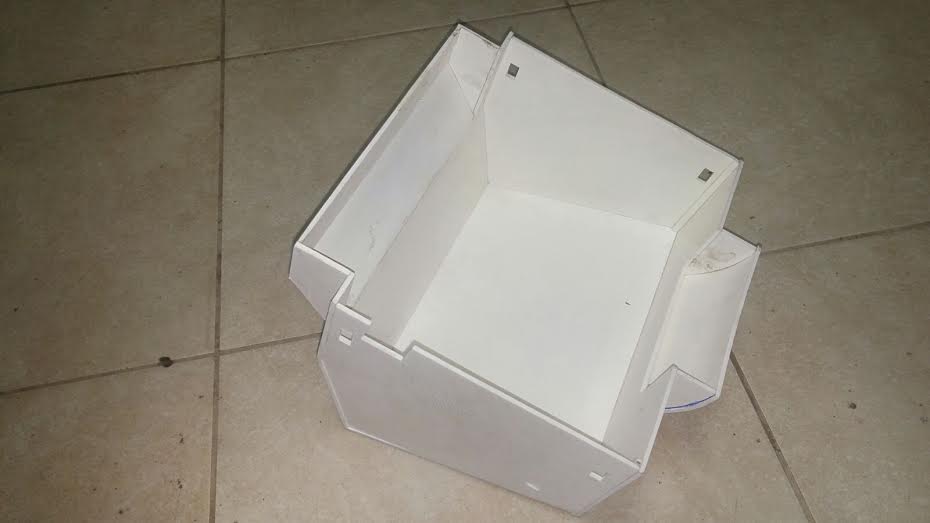

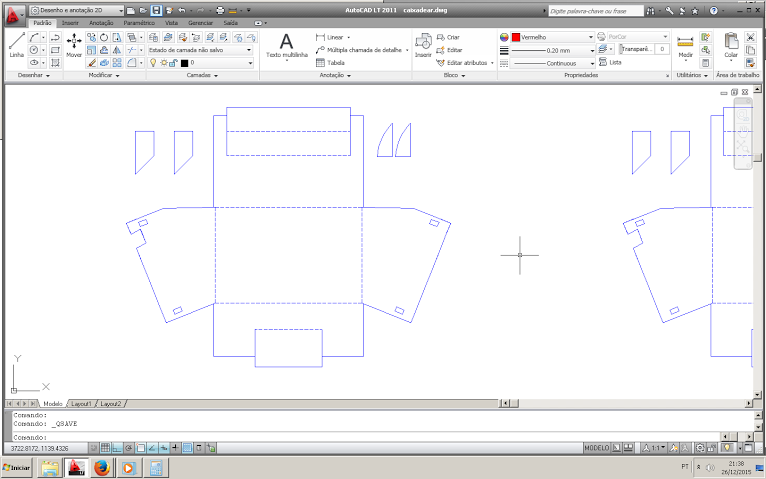

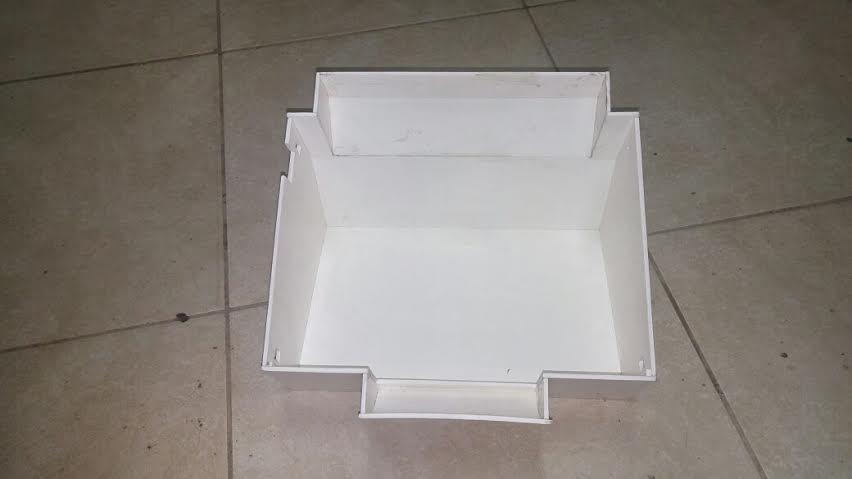

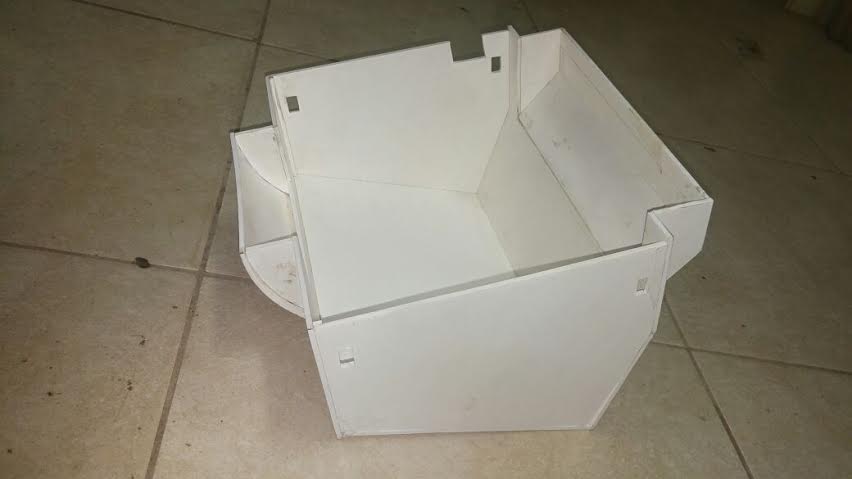

| Caixa PVC desenvolvida por André Milke, baseado no protótipo de Daniel Milke. Desenvolvimento em CAD e na sequência construção do protótipo. |
Clique para PDF da caixa de ar de PVC. | ||
 |
 |
 |
 |

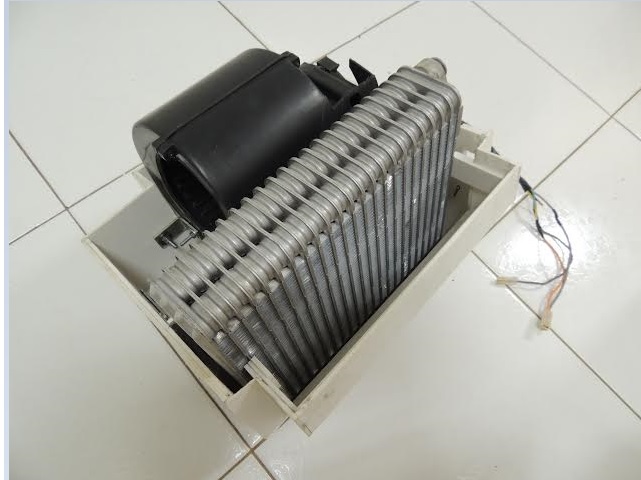

| Caixa

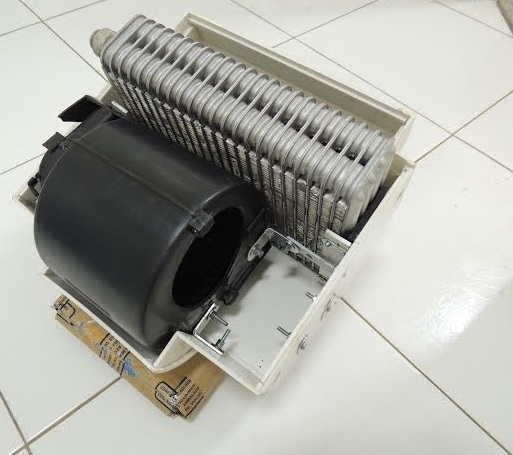

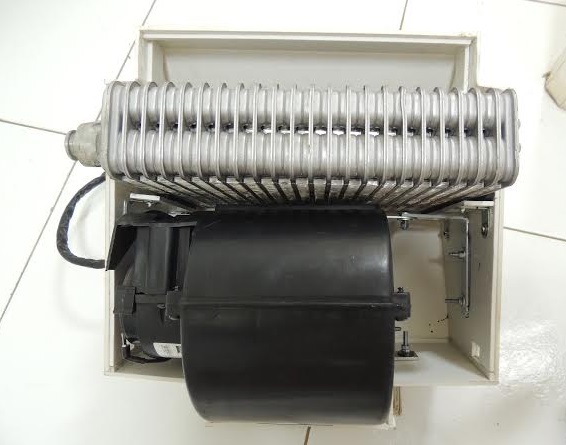

de PVC com o Ventilador Imobrás e o Evaporador do Palio montados. Os
suportes de fixação são facilmente encontrados em ferragens. |
|||
 |
 |
 |
 |

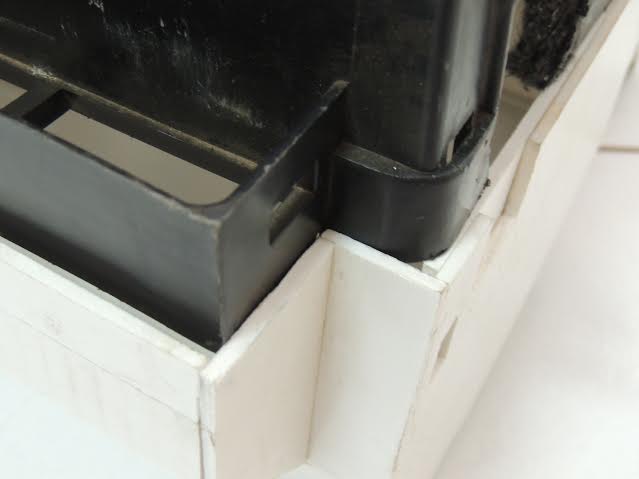

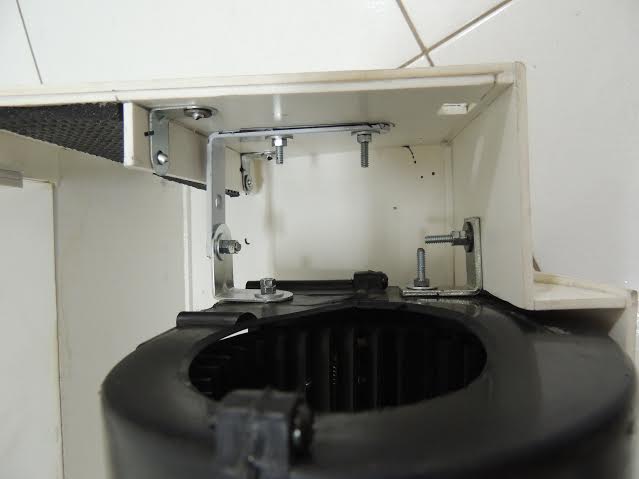

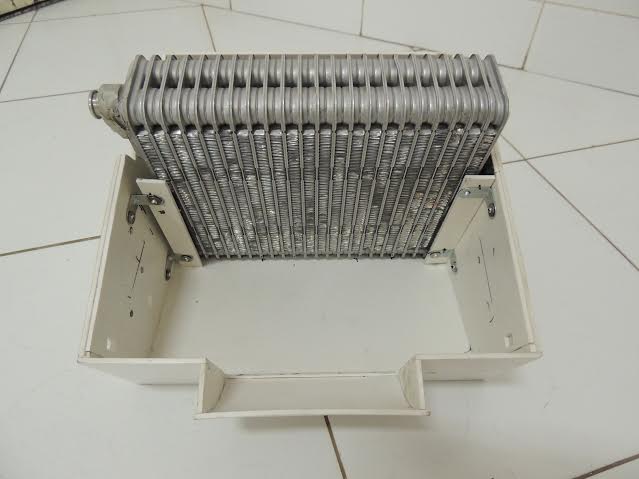

| Mais detalhes dos suportes, agora para prender o Evaporador. |

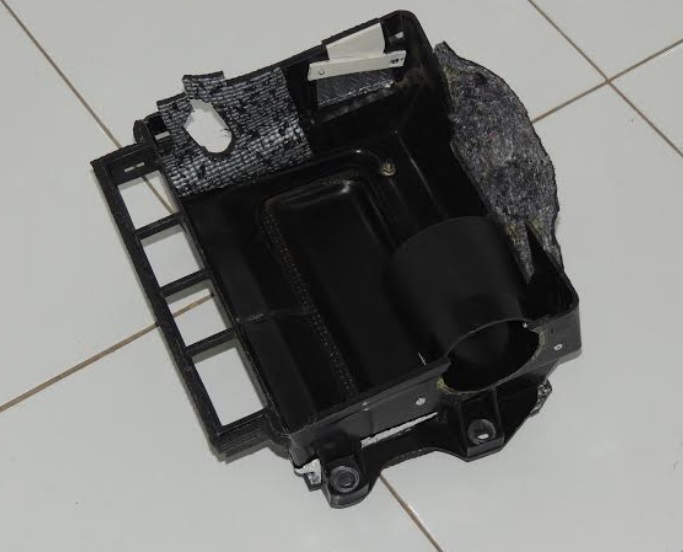

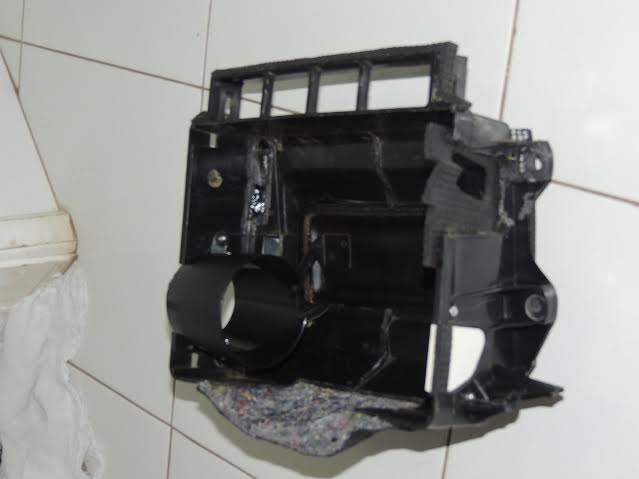

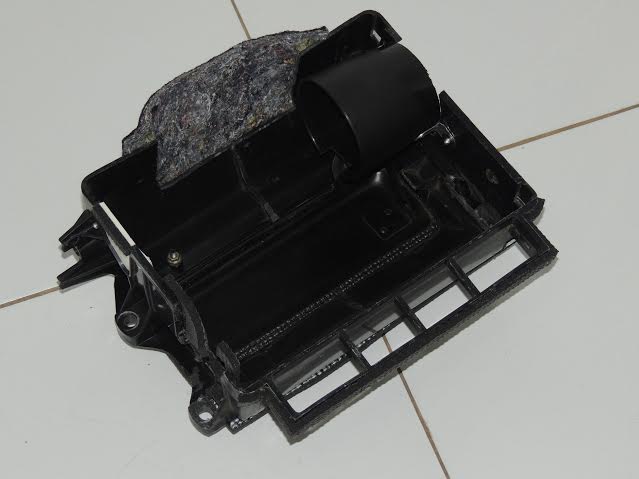

Parte
superior da caixa de ar interna, com a tomada de ar para o ventilador.
O tubo utilizado aqui foi o de um copo plástico de baixo custo. |
||
 |
 |
 |
 |

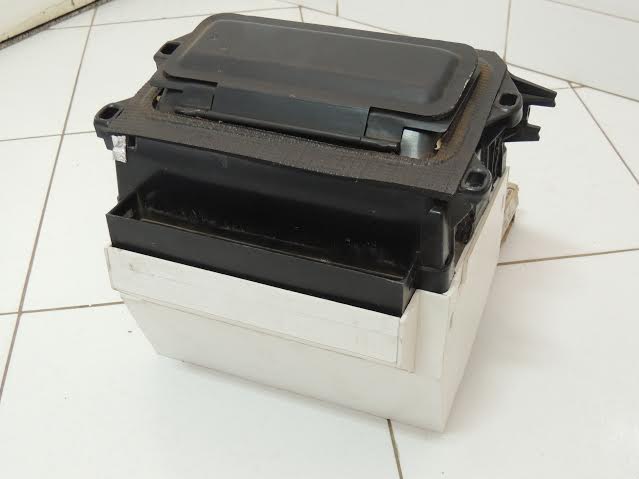

| Caixa PVC montada. |

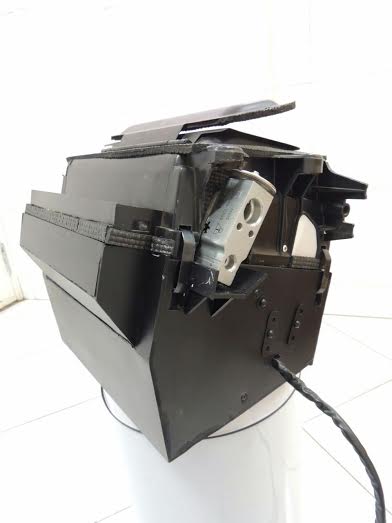

Caixa PVC montada e pintada para o Niva de Daniel Milke, lado da válvula. |
Caixa de PVC montada, lado da tomada de ar para o ventilador. |
|
